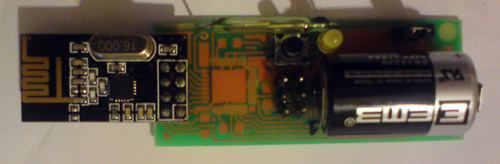

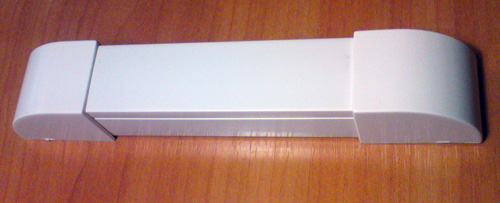

Датчик оконный беспроводной

Характеристики
  • Магнитно-контактный накладной, предназначен для отслеживания и передачи информации об открытии и закрытии окон или дверей.
  • Питание – внутренняя Li-SOCL2 батарейка ER14250, 3.6V, 1200mAh
  • Потребление тока (открыто/закрыто/передача) – 4мкА/4мкА/140мА
  • Время службы без замены батареи – до 10 лет
  • Частота передачи/приема 2.4 GHz.
  • Дальность в помещении - до 30 м.
  • LED индикатор – сигнализирует о передаче данных и режиме установки
  • Кнопка «Установка» - для привязки датчика к управляющему модулю
  • Перемычка Питание
  • Руководство пользователя -
Порядок установки

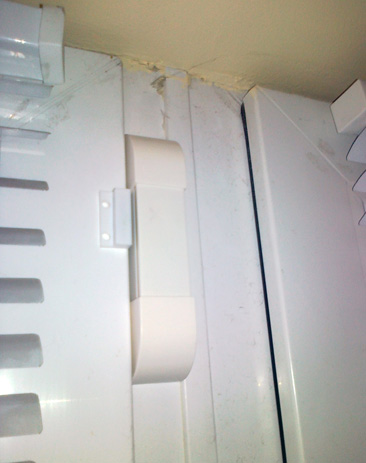

  1. Закрепить датчик на окне, магнит на раме, расстояние от магнита до метки на датчике не более 5 мм
  2. Включить питание, замкнув перемычку
  3. Перевести управляющий модуль в режим установки (положив магнит на метку на верхней грани, контроль - мелодия «Идёт установка», индикатор оранжевый).
  4. Нажать и держать 1-2 сек на датчике кнопку «Установка» (на управляющем модуле звук «Датчик добавлен»), отпустить кнопку. Через 2 сек двойное мигание индикатора – датчик присоединён.
  5. Перевести управляющий модуль в рабочий режим (сняв магнит с верхней грани, контроль – мелодия «Начало работы» и бипер по количеству присоединённых датчиков). Управляющий модуль может поддерживать до 10 датчиков.
Порядок работы
  • Датчик работает полностью автоматически, после установки настроек вмешательства не требует
  • При изменении состояния открыто-закрыто идёт передача на управляющий модуль
  • Частота опроса смены состояния – 4 сек
  • Периодически (1 раз в 6 часов) передаётся информация о техническом состоянии датчика и напряжении батареи
Используется в решениях

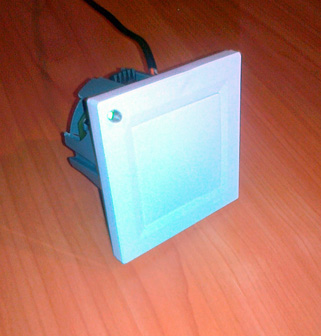

Модуль управления фанкойлом

Характеристики
  • Питание – 220V
  • Потребление тока 140мА
  • Частота передачи/приема 2.4 GHz.
  • Дальность в помещении - до 30 м.
  • LED индикатор – сигнализирует режиме работы, передаче данных и режиме установки
  • Кнопка «Установка» - магнитно-контактная
  • Руководство пользователя -
Порядок установки
  1. Конструктивно устройство встраивается в стену
  2. Встраиваемая часть корпуса устройства выполнена ввиде коробки электромонтажной диаметр D=65мм, глубина H=45мм.
  3. Лицевая часть представляет собой заглушку гнезда розетки/выключателя размер 83мм x 83мм.
  4. С помощью клемм 220V обеспечить питание устройства.
  5. Другие клеммы предназначены для разрыва цепи питания фанкойл.
  6. Для удобства подключения модуль рекомендуется устанавливать рядом со встраиваемым пультом управления фанкойл.
Порядок добавления датчиков
  1. Перевести управляющий модуль в режим установки (положив магнит на метку на верхней грани, контроль - мелодия «Идёт установка», индикатор оранжевый).
  2. Нажать и держать 1-2 сек на датчике кнопку «Установка» (на управляющем модуле звук «Датчик добавлен»), отпустить кнопку. Через 2 сек двойное мигание индикатора – датчик присоединён.
  3. При необходимости добавить ещё датчики
  4. Перевести управляющий модуль в рабочий режим (сняв магнит с верхней грани, контроль – мелодия «Начало работы» и бипер по количеству присоединённых датчиков). Управляющий модуль может поддерживать до 10 датчиков.
  5. (Повторное добавление уже установленного датчика допустимо)
Порядок работы
  • Модуль работает полностью автоматически, после установки настроек вмешательства не требует
  • Режим работы отображается LED индикатором: зелёный - включен, красный - выключен, оранжевый - установка
  • При получении сигнала об изменении состояния открыто-закрыто идёт анализ ситуации, и при необходимости фанкойл включается или выключается
  • Выключение фанкойла следует после задержки (15 сек), сопровождаемой звуковыми сигналами
  • Включение фанкойла следует только после закрытия всех окон
  • Временные, звуковые и логические параметры модуля можно настраивать с помощью Устройства дистанционного управления и настройки (опционально), USB-интерфейс, с программой
Используется в решениях

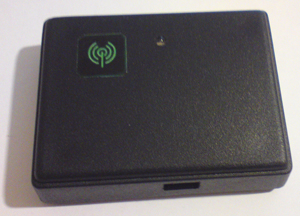

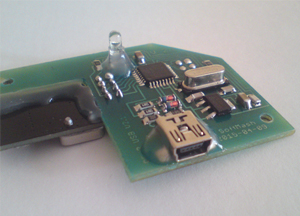

Устройство дистанционного управления и настройки, USB-интерфейс, с программой


Характеристики
  • Интерфейс - мини USB
  • Потребление тока 140мА
  • Частота передачи/приема 2.4 GHz.
  • Дальность в помещении - до 30 м.
  • LED индикатор – сигнализирует о режиме работы, передаче данных и режиме установки
  • Программа для ОС Windows
Порядок установки
  1. Присоединить устройство к ПК
  2. Стандартные драйвера Windows установит самостоятельно
  3. После установки драйверов в "Устройствах" добавлено "HID nRF24L01P"

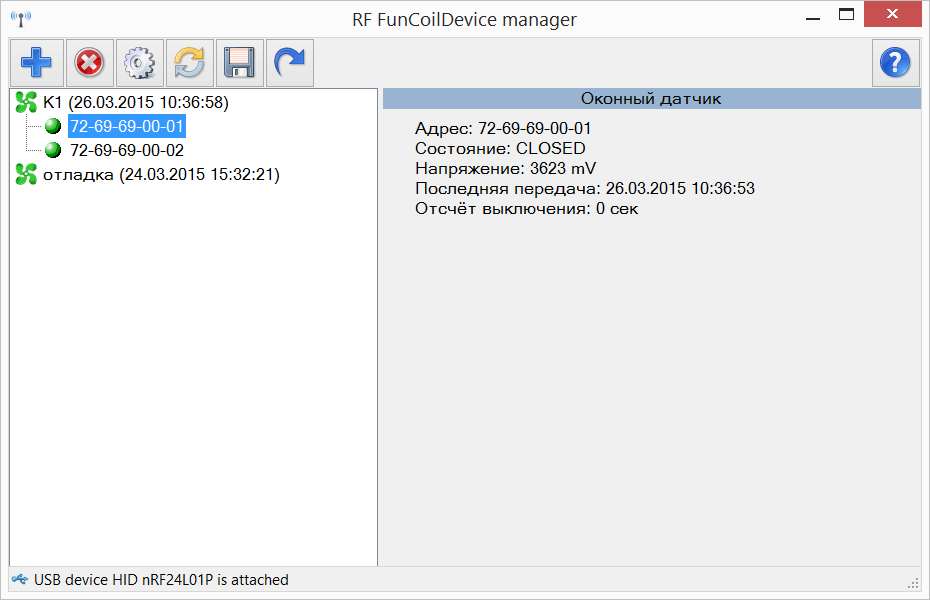

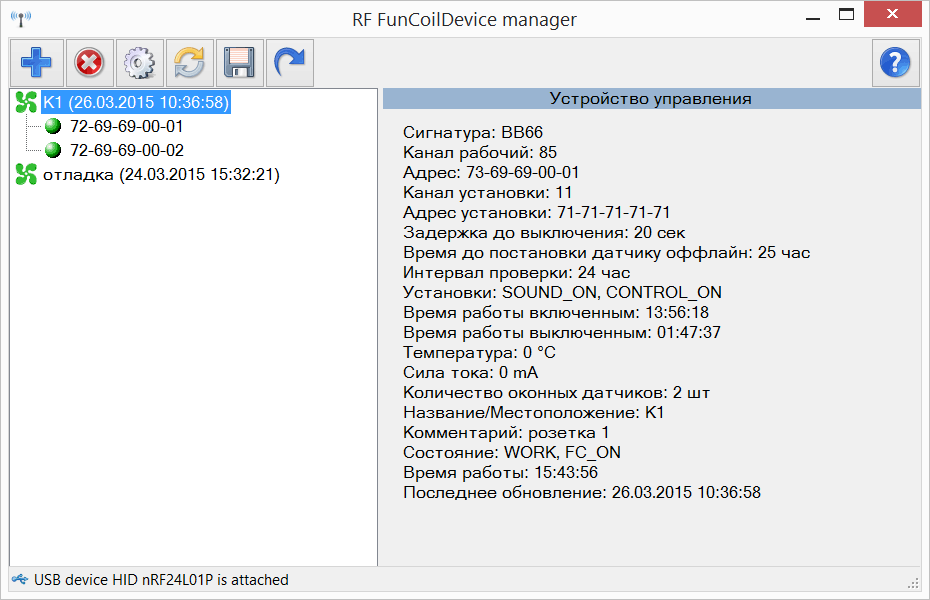

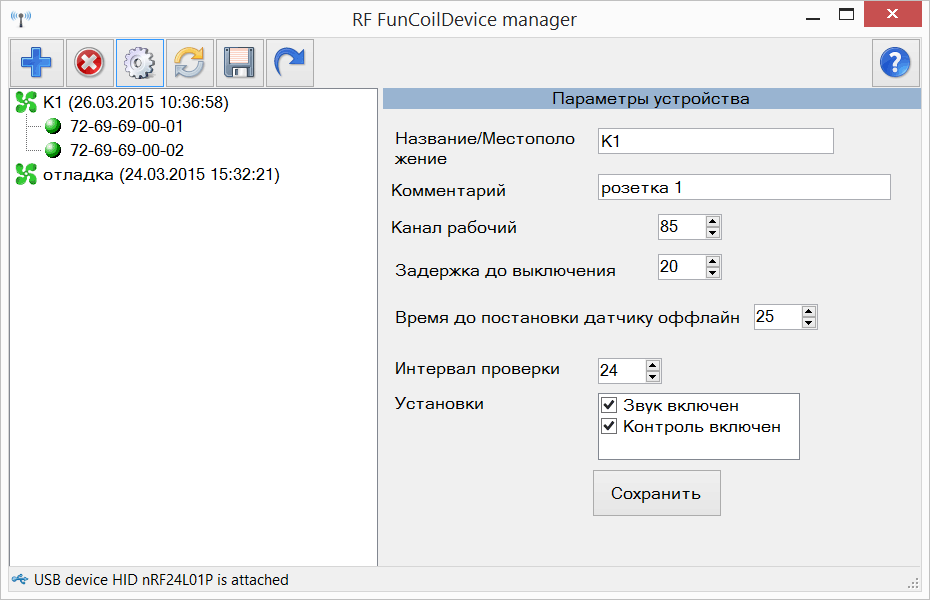

  4. Установить программу FCDManager
Порядок добавления модулей управления
  1. Запустить программу, присоединить устройство к USB (контроль - в строке состояния устройство присоединено)
  2. Нажать кнопку "Добавить устройство", заполнить адрес устройства (серийный номер на этикетке устройства вида XX-XX-XX-XX-XX), название и комментарии произвольно, сохранить
  3. При необходимости добавить ещё устройства
  4. Находясь в радиусе действия устройства (убедившись, что оно включено), нажать кнопку "Опросить". Полученная информация отобразится на экране.
  5. Вся введенная конфигурация и полученные данные сохраняются, и доступны для дальнейшего просмотра вне радиуса действия устройств
Используется в решениях

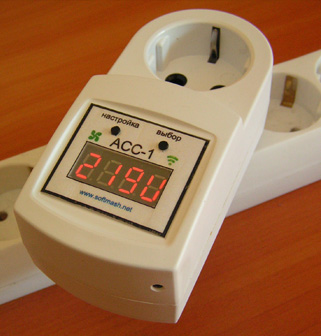

Модуль управления сплит - системой

Назначение и принцип действия

  • Устройство предназначено для уменьшения потребления электроэнергии сплит-системами при открывании окон и дверей в помещении
  • Модуль следит за потреблением энергии и, при наличии открытых окон (по информации, полученной от беспроводных датчиков), корректно (с помощью ИК команд) выключает кондиционер
  • После закрытия окон модуль корректно (с помощью ИК команд) включает сплит систему в случае, если она была им выключена
  • Модуль ориентирован на потребителей - владельцев офисных зданий и гостиниц (тех помещений, где люди, находящиеся в них не склонны экономить электроэнергию)

Характеристики

  • Питание – 220V
  • Потребление тока 140мА
  • Частота передачи/приема по радиоканалу 2.4 GHz.
  • Приемо - передатчик в инфракрасном диапазоне.
  • Дальность в помещении - до 30 м.
  • Семисегментный индикатор – сигнализирует о режиме работы, напряжении в сети, величине потребляемого тока нагрузки
  • Предусмотрен выносной ИК-передатчик.

Порядок установки

  1. Конструктивно устройство выполнено в виде сквозной розетки с цифро-символьным индикатором.
  2. Корпус устройства имеет следующие размеры: Высота 50 мм; Ширина 57 мм; Длина 124 мм.
  3. Устройство устанавливается в розетку, к которой была подключена сплит-система.
  4. Вилка шнура сплит-системы подключается в розетку устройства.

Порядок настройки

  1. Включить модуль в розетку - звучит мелодия "старт" и на индикаторе загорается надпись "ACCx" (x-число присоединённых датчиков)
  2. Нажать на 1-2 секунды кнопку "выбор" и отпустить - звучит мелодия "установка" и на индикаторе загорается надпись "CF-x" (x-число присоединённых датчиков)
  3. Для добавления беспроводных датчиков нажать на них кнопку - звучит звук "добавлен" и на индикаторе модуля "CF-x" увеличивается на 1 если этот датчик ещё не был присоединён
  4. Для записи ИК команд включения-выключения сплит-системы поднесите пульт с нижней стороны модуля и нажмите на дистанционном пульте кондиционера кнопку ВКЛ/ВЫКЛ с выставленными параметрами работы (температура и режим работы) - на индикаторе загорится "xxxГ" (xxx-длина команды)
  5. В случае если у сплит-системы команды ВКЛ и ВЫКЛ разные (у таких кондиционеров на пульте отображается, включен он или нет), нажмите на пульте кнопку ВКЛ/ВЫКЛ ещё раз, для записи команды выключения - на индикаторе загорится "xxxL" (xxx-длина команды)
  6. Для выхода из режима установки нажмите кнопку "настройка" - звучит мелодия "старт" и на индикаторе загорается надпись "ACCx" (x-число присоединённых датчиков)
На модуле имеется 4 режима индикации, которые переключаются кнопкой "настройка"
  1. "ACCx" (x-число присоединённых датчиков) при режиме "включен" (окна закрыты) или "----" при режиме выключен (окно открыто, сплит будет выключатся)
  2. "xxxU" - xxx - напряжение в сети
  3. "xx.xA" - xx.x - потребляемый ток
  4. " " - без индикации
Модуль совместим с устройством дистанционного управления и настройки, с помощью которого можно настроить некоторые параметры его работы

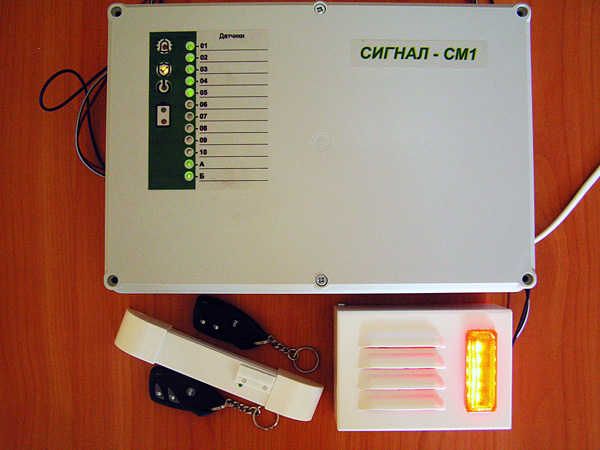

Охранная сигнализация Сигнал-СМ1

Бюджетное решение для помещений с негарантированым питанием и лёгким (беспроводным) монтажем и управлением радиобрелоками

Возможности устройства

  • Работа при отсутствии питания до 7 дней
  • Поддержка до 12 датчиков:
    • 10 беспроводных;
    • 2 проводных;
  • индикация состояния датчиков, питания, состояния АКБ;
  • звуковая сигнализация ошибок и режимов работы;
  • прибор совместим:
    • по беспроводным каналам -датчики WS02
    • по проводным линиям – с любыми датчиками, подключаемыми к шлейфам (NO- нормально-разомкнутый, NC – нормально замкнутый);
  • выход для подключения СЗО;
  • выход для подключения выносного СИС;
  • контроль наличия сети 220В;
  • постановка и снятие с охраны с помощью дистанционных брелоков (до 4-х единиц);
  • настройка длительности звучания СЗО;
  • настройка времени задержки на вход/выход из охраняемого объекта;
  • восстановление заводских настроек;
  • контроль заряда АКБ;

Характеристики

  • Частота передачи/приема 2.4 GHz.
  • Дальность в помещении - до 30 м.
  • Количество БД ед. 10
  • Количество ПД ед. 2
  • Входное напряжение 100–240V
  • Рабочее напряжение 12V
  • Потребляемый ток в режиме охраны до 0.1A
  • Потребляемый ток максимальный до 0.5A
  • Потребляемая мощность 20-100 Вт
  • Температурный диапазон -20…+40°С
  • Гарантийный срок службы 12 мес.
  • Вес 3.3кг
  • Габаритные размеры, Д х Ш х В мм 280 х 95 х 190
  • Руководство пользователя -

Комплектация

  • Сигнализация Сигнал-СМ1
  • Батарея аккумуляторная 12V 7Ач
  • Беспроводные датчики WS02 - 5 шт
  • Радиобрелки - 2 шт
  • Выносной светодиод
  • Сирена Гном-1
  • Кабель для монтажа сирены 25 м
Порядок добавления датчиков
  1. Перевести сигнализацию в режим установки (замкнуть перемычку SETUP, контроль - мигают индикаторы оранжевый и зелёный).
  2. Нажать и держать на датчике кнопку «Установка», пока индикатор на нём не мигнёт и погаснет (2-3 сек), на управляющем модуле загорается красный индикатор в соответствующем слоте, отпустить кнопку. Через 2 сек двойное мигание индикатора датчика – датчик присоединён.
  3. При необходимости добавить ещё датчики
  4. Перевести сигнализацию в рабочий режим (сняв перемычку, контроль – индикаторы в слотах присоединённых датчиков мигают зелёным до получения от них первой информации о состоянии). Сигнализация может поддерживать до 10 датчиков.
  5. (Повторное добавление уже установленного датчика допустимо)

STAN

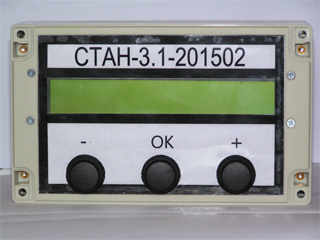

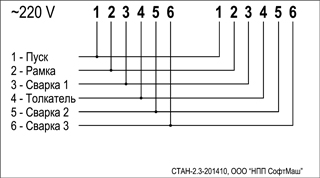

Устройство управления сварочным станком - конфигурация циклограммы срабатывания протяжек и сигналов на сварку и их последующее повторение по одной "педали". Особенность устройства - пыле-влаго-ударо-помехозащищенное исполнение.
Для уменьшения пикового потребления электроенергии разработаны 2-х и 3-х каскадные модели, производящие сварку в несколько этапов.
Руководство пользователя -
Модели блоков управления для сварочного станка
Наименование Кол-во управляемых трансформаторов
СТАН-3.1 1
СТАН-3.2 2
СТАН-3.3 3

Возможна разработка устройства управления для станков любой специализации по техническим требованиям заказчика.

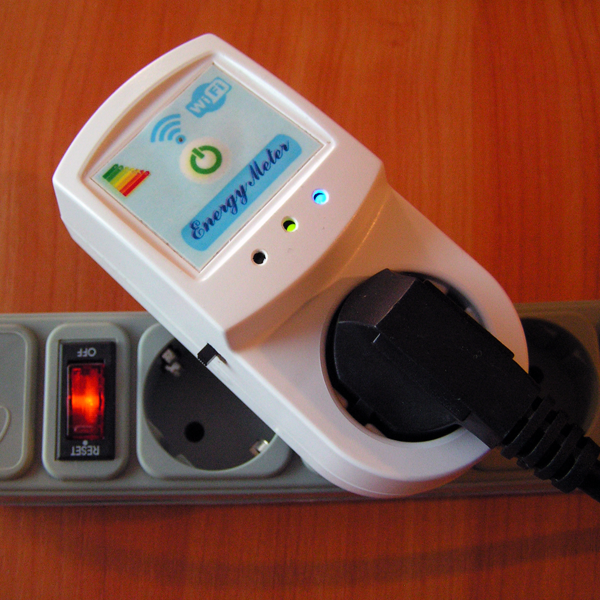

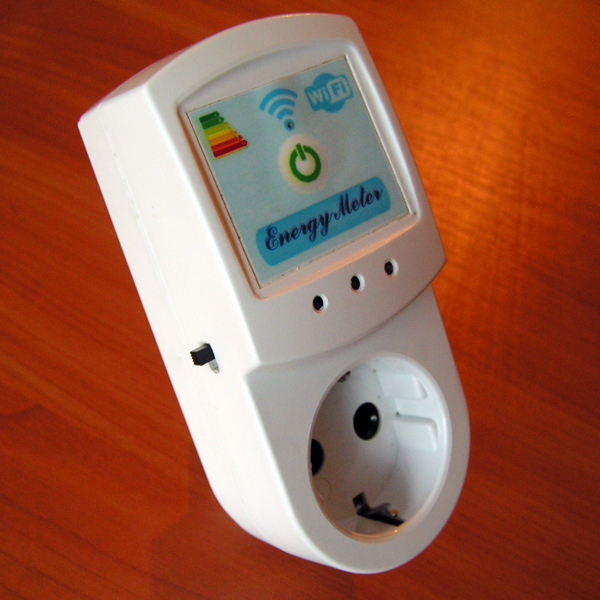

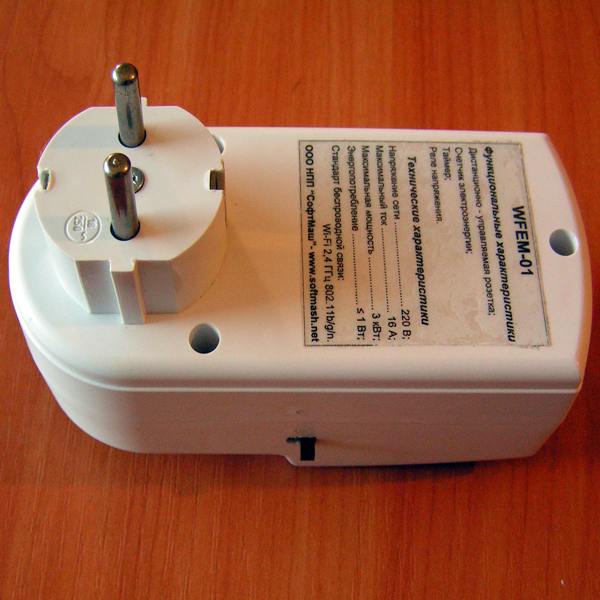

WiFi EnergyMeter

WiFi Energymeter - WiFi розетка с функциями счётчика электроэнергии и различными программируемыми режимами работы

"Учёт и контроль"

Устройство поможет точно учитывать потребление электроэнергии и задавать более эффективный режим её использования
Это не просто WiFi розетка, а и счётчик электроэнергии с функциями управления и оптимизации потребления.
Особенности устройства:
  • высокая точность учёта потребления электроэнергии
  • не требует установки никаких приложений и работает со всеми видами WiFi клиентов (ноутбуки, планшеты, мобильные телефоны, настольные компьютеры)
  • устройство полностью автономно и не требует доступа в интернет или сети WiFi
  • внутренние часы реального времени
  • возможность интеграции с другие системы благодаря открытому API
  • гибкая система выбора режима работы: автономно, в домашней сети, в интернет
  • возможность выбрать уровень защиты: пароль на WiFi, пароль на вход, возможность скрыть точку доступа или отключить её (включать только для настройки)
  • возможность отсылать данные на сайт в интернет для хранения и просмотра, и при выставлении отдельного разрешения, выполнять команды управления с сайта
  • возможность задавать режим потребления энергии: включение-выключение по времени, задание расписания работы по дням недели, задание лимита потребления энергии в час/сутки/месяц, защита минимального и максимального напряжения и комбинации этих режимов
  • функции отсекателя напряжения для защиты оборудования при превышении или понижении напряжения
Руководство пользователя -

Для высокоточного измерения мощности и потреблённой энергии в устройстве WiFi EnergyMeter используется микросхема ADE7756, разработанная Analog Devices.

Поскольку устройство полностью разработано нами, есть возможность выпуска в разных видах - в корпусе накладной розетки-переходника, DIN-рейка, без корпуса - в виде платы для больших мощностей.
Ниже приведены скриншоты интерфейса управления WiFi EnergyMeter (не требует установки и какой-либо операционной системы, работает на любых устройствах c WiFi и интернет броузером)
